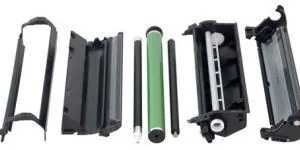

Каждый картридж устроен по-разному. Если говорить о лазерных монохромных (черно-белых) картриджах фирм Canon, HP, Samsung, Xerox, то, в основном, картридж состоит их 2-х частей - бункера с тонером и бункера отработки (тут находится бумажная пыль и металическая стружка содержащаяся в тонере).
Бункер с тонером состоит из половинки корпуса картриджа, в котором содержится порошок, из магнитного вала - служит для примагничивания тонера, а также дозирующего лезвия - необходимо для дозирования тонера поступающего с помощью мешалки (находится внутри бункера с тонером) на магнитный вал.
Бункер отработки состоит из части корпуса картриджа с отработанным порошком, из фотобарабана (служащего для переноса изображения на лист бумаги), ракеля (лезвие для чистки фотовала картриджа), а также разрядного вала (нужен для зарядки фотобарабана).
Уточнить, работаем ли мы в вашем районе Днепра, можно на странице «Районы обслуживания».
За что отвечает каждая деталь
Фотобарабан формирует изображение на бумаге через нанесение электростатического заряда — от его состояния сильнее всего зависит чёткость печати. Ракель (чистящее лезвие) снимает излишки тонера с барабана после каждого прохода — если он изношен, на страницах появляются вертикальные полосы. Чип хранит данные о количестве оставшегося тонера и совместимости с моделью принтера — именно поэтому его нельзя просто переставить в другой картридж без проверки.
Почему это важно знать
Понимание устройства картриджа помогает точнее объяснить мастеру симптомы проблемы — полосы, пятна или бледную печать — что ускоряет диагностику и, часто, снижает итоговую стоимость ремонта.
Отличия между брендами
У HP, Canon, Samsung и Xerox общий принцип устройства картриджа схож, но детали конструкции различаются — например, у некоторых Samsung фотобарабан объединён с тонером в одном блоке, а у HP чаще идёт отдельно. Это влияет на то, как именно мастер подходит к заправке или ремонту конкретной модели.
Зная устройство картриджа, проще понять, почему заправка иногда стоит дороже, чем ожидалось — если требуется замена изношенных деталей, а не только тонера.
Мастер объяснит устройство именно вашей модели картриджа при диагностике, если это поможет принять решение.
